芯力特SIT1043Q產品特點及優勢

發布日期：2022-11-30發布者：芯力特 分享到:

隨著全球變暖，低碳發展與新能源結構轉型成為全球發展趨勢，在此背景之下促使新能源汽車持續釋放。隨著當今汽車電子系統的復雜性日益增加，對于電動新能源汽車在不增加汽車部件成本的基礎上，提升電動汽車的能效及安全性提上日程。在此背景之下，芯力特電子在第一代SIT1040與第二代SIT1042CAN芯片基礎之上，研發出第三代高速CAN總線收發器SIT1043Q通信芯片，用以解決車載CAN通信同時，還實現CAN網絡診斷、故障安全保護、超低功耗睡眠等功能。與此同時SIT1043Q在電磁兼容（EMC）性能上有顯著提高，獨立HS-CAN收發器+低功耗管理+網絡診斷保護 解決方案，這使汽車制造商在提升整車系統性能、產品質量和可靠性的同時，也大大降低了汽車整個網絡的能耗。以下是SIT1043Q芯片引腳分布及功能：

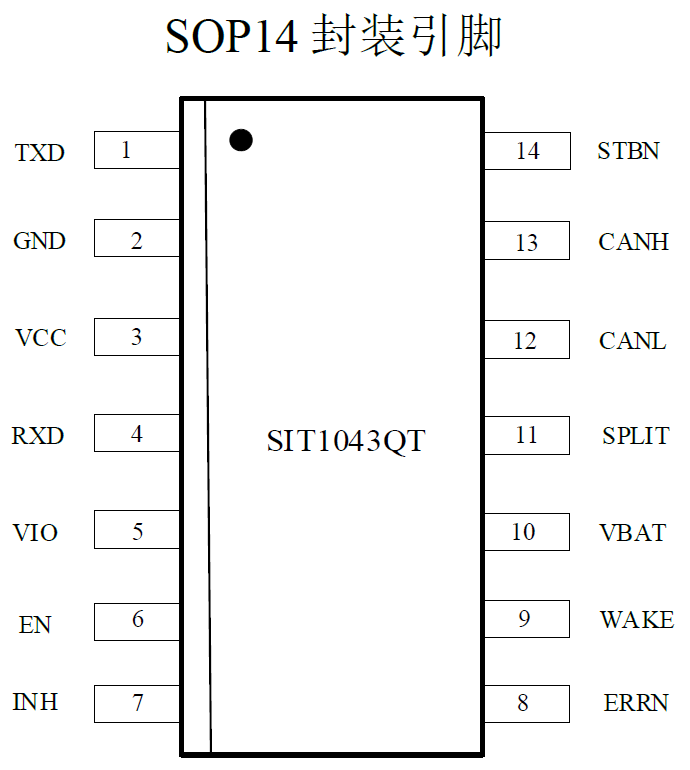

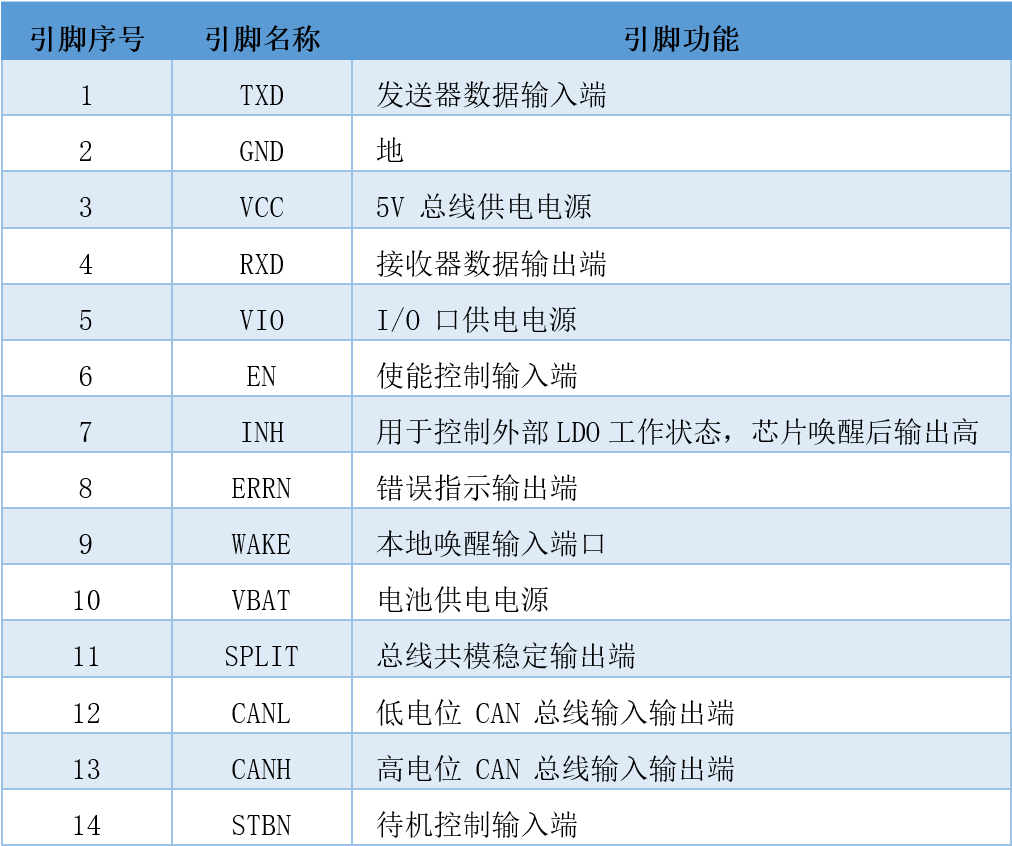

圖1：SIT1043Q引腳分布及功能

SIT043Q產品特點

1. 系統供電

采用5V主供電VCC，VBAT輔助睡眠供電，支持IO口3.3V/5V 微處理器（MCU）直連，支持車載12V或 24V電源系統。

2. 基本功能

完全兼容“ISO 11898-2:2016”標準，±30V接收器共模輸入電壓，總線端口耐壓可達±58V，支持5Mbps CAN FD（靈活數據速率）的高速 CAN，帶共模穩定輸出引腳SPLIT，從TXD至RXD典型環路延時約100ns，未上電節點不干擾總線，收發器在沒有VBAT時下會脫離總線（零負載），工作在溫度-40℃至 150℃結溫范圍。

3. 電磁兼容

芯片增加振鈴抑制與斜率控制電路，降低電磁輻射（EME），提高電磁干擾耐受能力（EMI）。

4. 工作模式

芯片集成5種工作模式，具有低功耗睡眠模式以及待機模式，也擁有用于節點診斷和失效遏制的靜音（只接收數據）模式。

5. 功耗管理

芯片在待機模式與睡眠模式下，INH 輸出引腳具有對外部LDO電源禁用功能。

6. 喚醒方式

芯片帶有遠程喚醒以及本地喚醒功能，支持本地、遠程和主機喚醒的同時具有關閉整個ECU節點的功能。

7. 診斷保護

芯片驅動器有TXD顯性超時，電源VBAT、VCC和VIO具有欠壓檢測與恢復，可以實現冷啟動診斷，且內置過溫保護，喚醒源識別等功能?？偩€引腳具有高ESD保護能力，發送數據（TXD）與接收數據（RXD）引腳及CAN總線具有短路保護，通過ERRN引腳輸出實現特定模式下網絡診斷功能。

8. 封裝工藝

芯片支持SOP14以及DFN4.5×3.0-14 封裝，并提供綠色環保無鉛封裝。

SIT1043Q產品優勢

① SIT1043Q五種工作模式：正常模式、靜音模式、待機模式、進入睡眠模式、睡眠模式；

② SIT1043Q多路電源管理，在不同需求下控制實現不同模式自主切換，其睡眠模式下功耗低至1μA左右，且通過芯片INH輸出引腳可實現對控制器或主控芯片LDO電源管理；

③ SIT1043Q在低功耗模式下支持本地喚醒與遠程喚醒；

④ SIT1043Q內置多種標志位，不同模式下與芯片ERRN引腳配合，實現多種網絡故障診斷；

⑤ SIT1043Q具有過溫、欠壓、短路、顯性/總線超時保護；

⑥ SIT1043Q支持最高5Mbps通信，支持CAN FD靈活數據速率。
