芯力特LIN收發器芯片SIT1021與國外同類產品的兼容性

發布日期：2022-05-20發布者：芯力特 分享到:

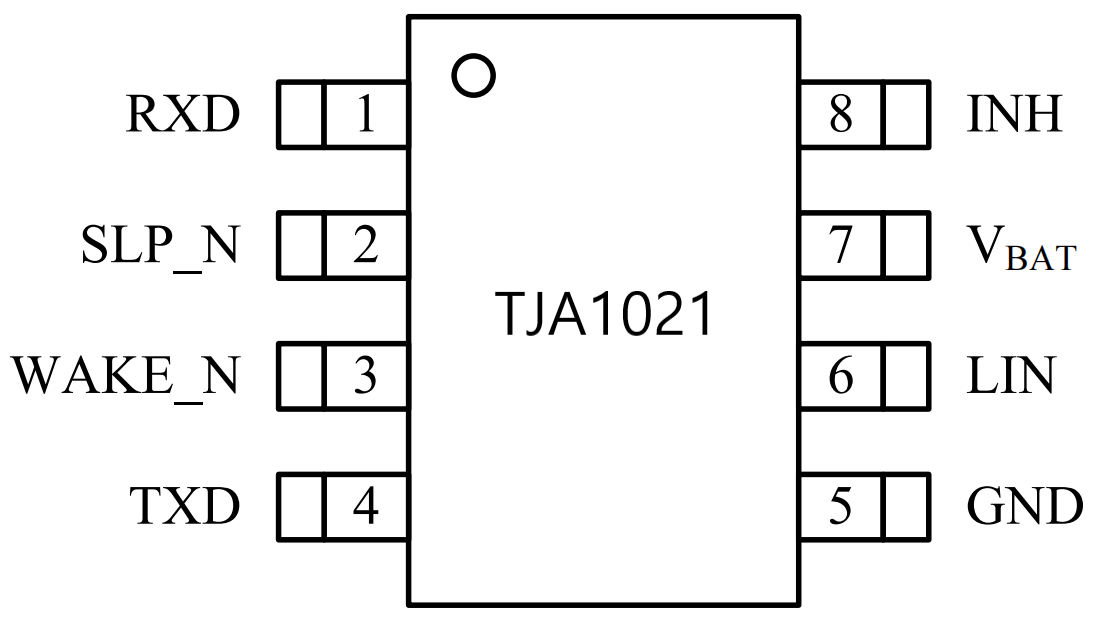

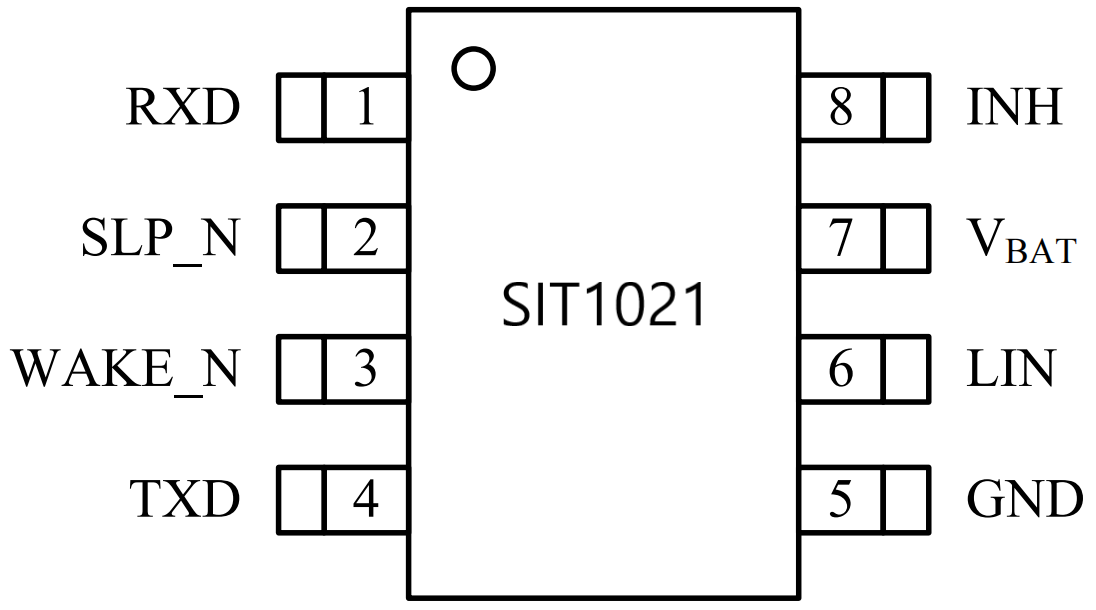

目前LIN收發器SIT1021的同類產品主要有NXP(TJA1021)，SIT1021可以PIN TO PIN兼容。引腳分布圖分別如下：

兩款LIN收發器的DC參數及AC參數均符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 標準，如下表：

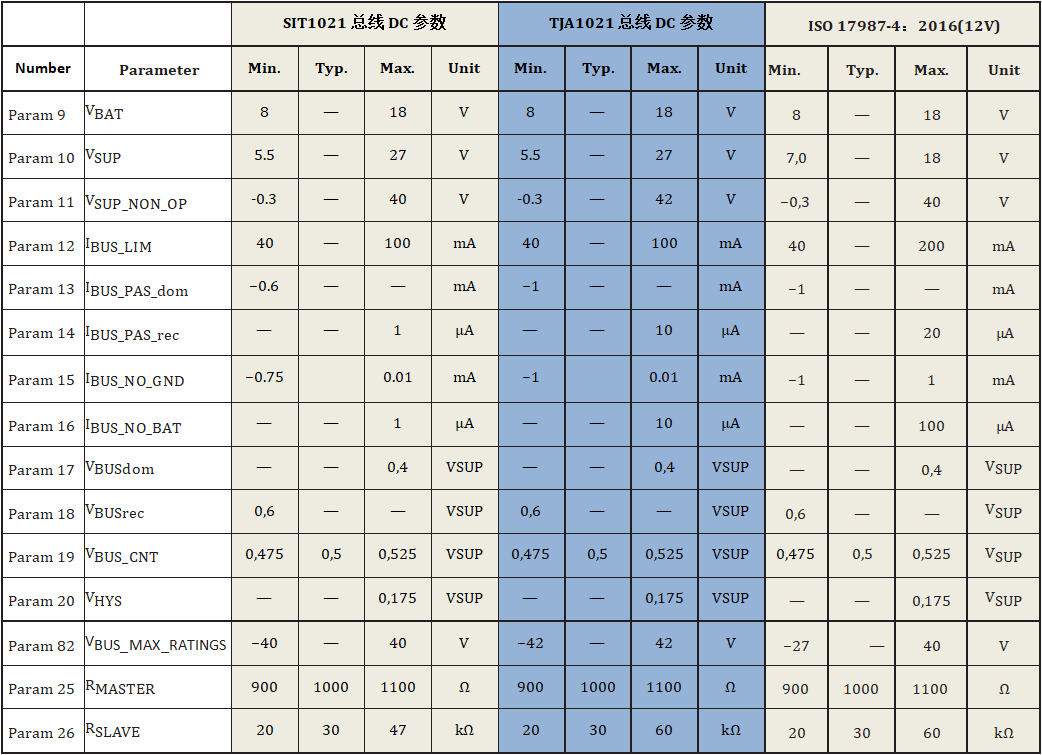

12V LIN系統DC參數

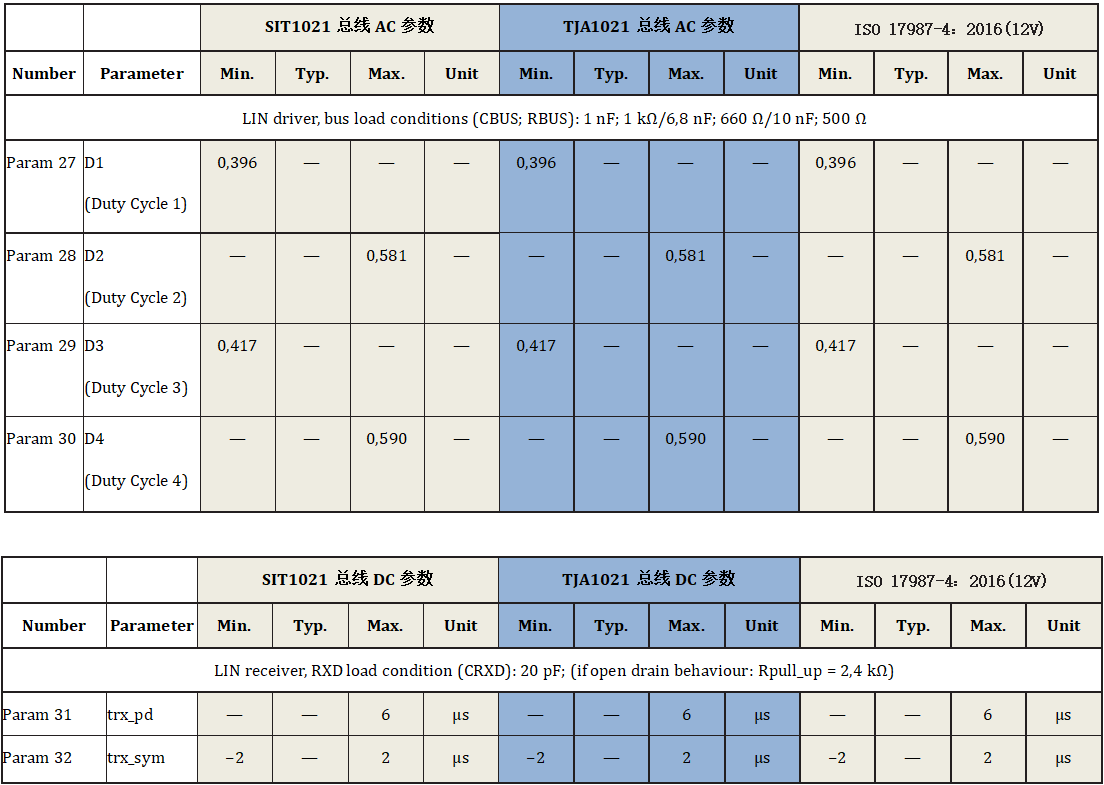

12V LIN系統AC參數

兩款收發器都具有低功耗休眠模式、TXD顯性超時功能、支持3.3V與5V MCU系統通信、本地喚醒與遠程喚醒（RXD輸出喚醒標志、TXD輸出喚醒源標志）、總線限流保護功能、使用 INH 引腳控制外部穩壓器、電池欠壓保護功能、過溫保護功能、總線限流保護功能。

另外，SIT1021與TJA1021工作模式之間的切換一致，兩款收發器的工作模式之間的轉換示意圖如下：

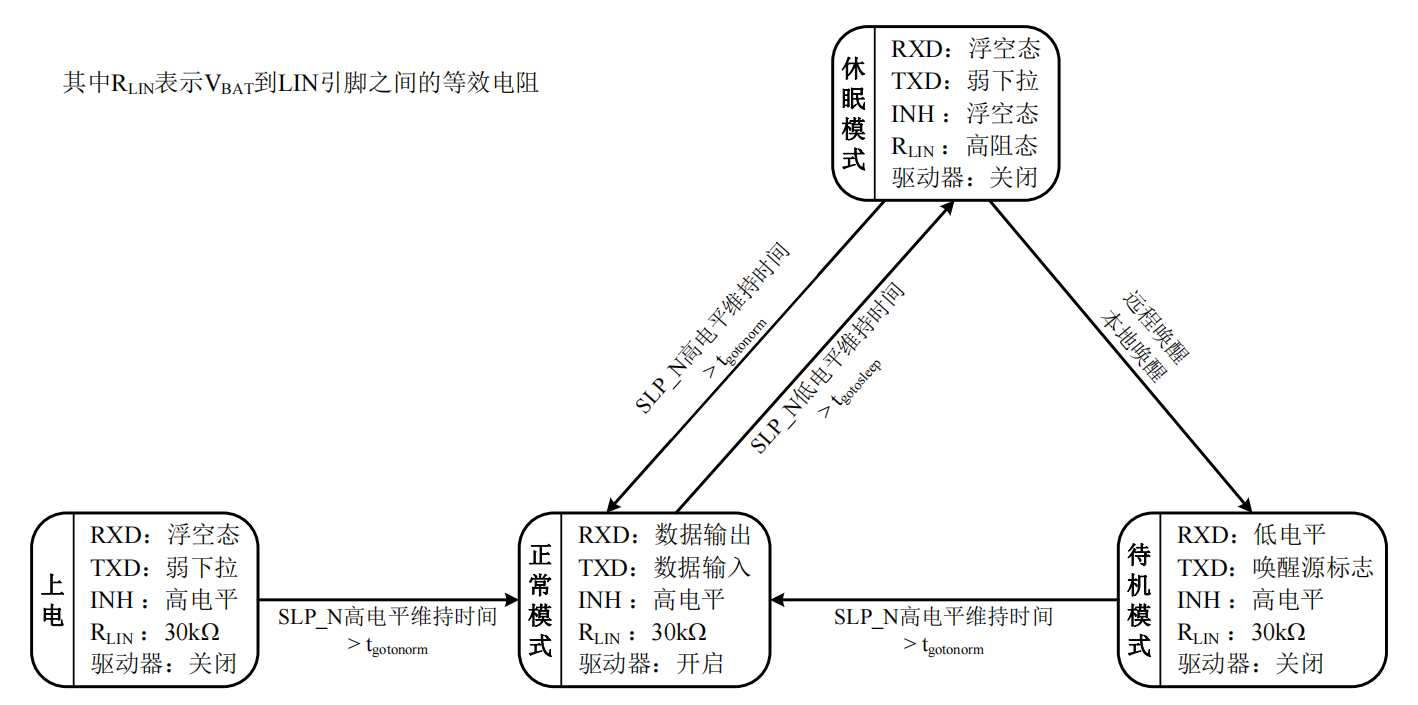

SIT1021工作模式轉換圖

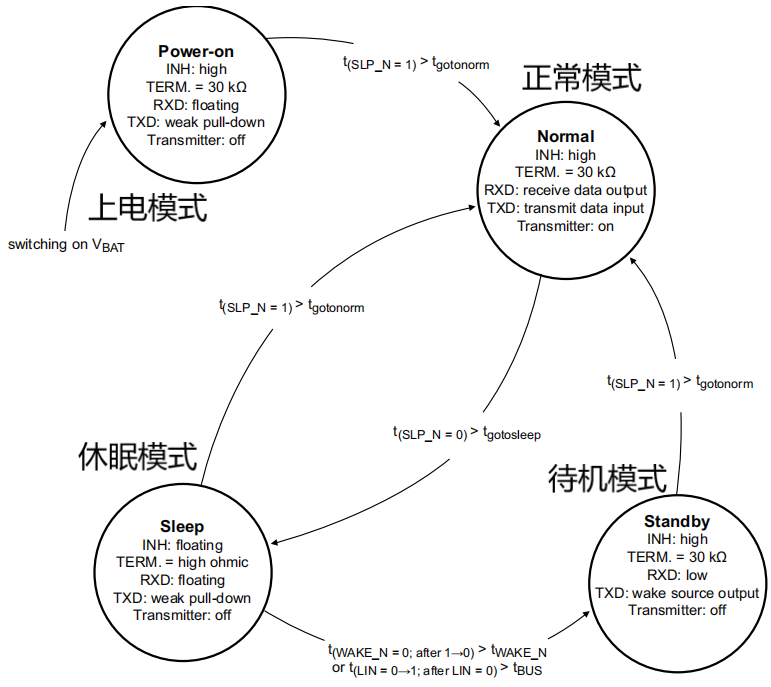

TJA1021工作模式轉換圖

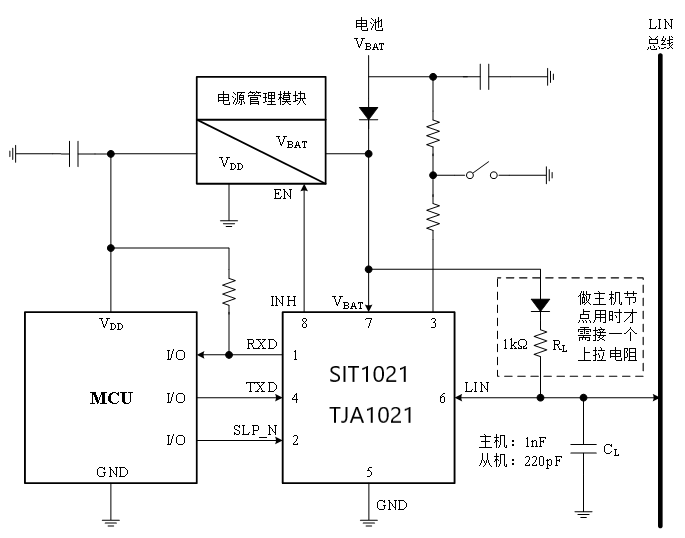

兩款LIN收發器典型應用電路一樣，如下圖：

同時SIT1021有通過與LIN協議的一致性測試（Conformance Test），由以上可知，兩款LIN收發器可以PIN TO PIN兼容，在LIN網絡中可以兼容可靠通訊。
