芯力特國產(CAN?FD)芯片SIT1051，IO兼容3.3.V邏輯電平

發布日期：2021-01-06發布者：芯力特 分享到:

　芯力特國產(CAN FD)芯片SIT1051，IO兼容3.3.V邏輯電平

　　引文：芯力特3.3V邏輯輸入電源的高性能CAN FD收發器芯片，總線耐壓達到±70V以上，支持5Mbps (CAN FD)靈活數據速率，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?hellip;…

　　近年來，隨著5G時代的到來，對于數據傳輸速率的提高，傳統CAN芯片只有1Mbps傳輸速率，需要更高速率的CAN芯片，而芯力特3.3V邏輯輸入電源的高性能(CAN FD)收發器芯片，支持5Mbps(CAN FD)靈活數據速率，是CAN總線標準的升級版。

　　芯力特(CAN FD)芯片的具體參數如下：

　　一、芯片引腳

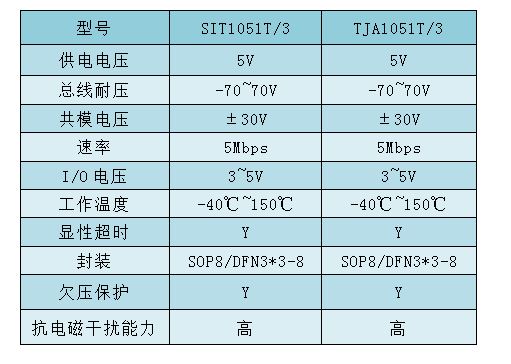

　　二、相關型號參數對比

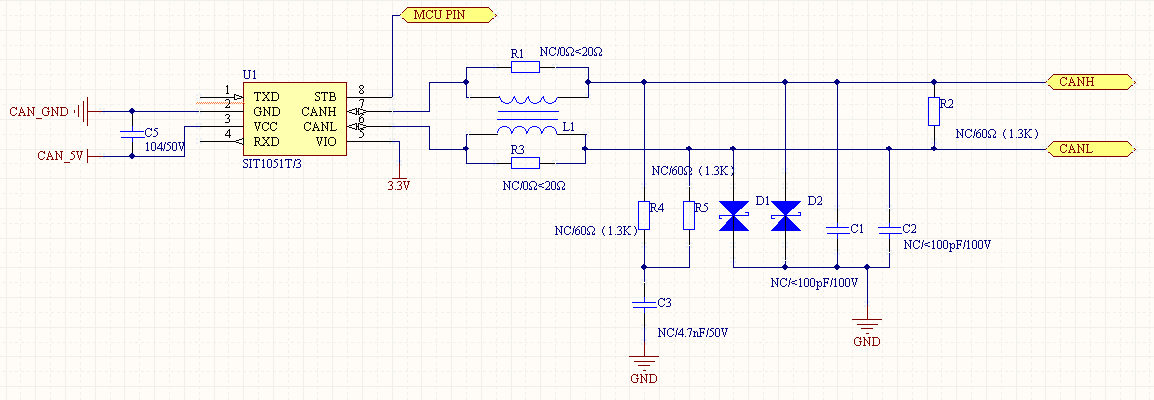

　　三、芯片典型應用電路

　　SIT1051T/3是一款滿足國際標準的高性能(CAN FD)收發器芯片。其典型應用電路如下：

　　1、分裂終端

　　分裂終端(split termination)的概念如圖所示，總線端節點的終端電阻都被分成兩個等值的電阻，即用兩個 60Ω的電阻代替一個 120Ω的端電阻，在終端的中間分接點處通過一個電容 C(1nF~100nF)連接到地。這種接法可以有效減少輻射，使系統有更好的抗干擾性?？偩€上的其它 Stub 節點也可以選用相似的分裂終端配置。Stub 節點的電阻選擇必須使包括所有終端電阻的總線負載在 50Ω~65Ω的規定范圍中。例如，有 10 個節點時，8 個 stub節點和 2 個總線終端節點，典型 Stub 節點的電阻值是 1.3kΩ。

　　如果使用了分裂終端后的 EMC 性能仍不足夠，也可以選擇使用對地匹配電容和共模電感(電感扼流器)。

　　如不需要使用分裂終端，可直接接終端電阻。

　　2、對地匹配電容

　　CANH 和 CANL 輸出到 GND 的一對匹配電容用于提高抗電磁干擾的性能。相應噪聲源的阻抗和 CANH 和 CANL 對地的電容組成了一個 RC 低通濾波器。電容值必須由節點的數量和數據傳輸頻率決定。一般選取<100pF，如果外接 ESD 保護器件，該電容值可適當減小或省掉。圖中串聯電阻可調整與對地電容形成的低通濾波器性能，但電阻值不應過大，導致顯性差分電壓值降低明顯。

　　3、共模電感

　　共模電感對共模信號有高阻抗，對差動信號有低阻抗。因此，由 RF 噪聲和/或收發器驅動器的不理想對稱產生的共模信號都被顯著地衰減。所以，電感扼流器可以減少輻射以提高抗干擾性。

　　如果首先要提高抗干擾性， 建議將對地電容放置在收發器和普通模式扼流器之間。如果，另一方面，要減少輻射，則建議將電容放置在扼流器和分裂終端之間。

　　4、ESD 保護器件

　　如果系統需要在-30V~+30V 共模范圍內正常工作，需選用雙向 ESD 保護器件。如果共模變化范圍為正，可選用單向二極管 ESD 保護器件。在系統通訊速率較高時，最好選用響應速度快且電容值小的 ESD 保護器件。
